Gulung ulang kipas angin dingding maspion baling besi
1 - belikan dinamo baru . cuma dinamo gulungan pabrik pada umumnya menggunakan kawat alumunium yang beredar dipasaran .ada juga sih yang jual dengan lilitan tembaga tapi sulit ditemukan .yang paling banyak di temui ditoko toko hanyalah lilitan kawat alumunium.
2- digulung ulang .kita bisa belajar menggulung ulang dinamo kipas angin sendiri untuk pengalaman pribadi buat yang suka belajar /di kasih sama tukang servis.kelebihan menggulung ulang sendiri kita bisa menentukan sendiri kwalitas kawat yang bagus.
nah pada kesempatan kali ini kita akan belajar bersama cara menggulung ulang kipas angin dinding maspion yang sering kita jumpai di mesjid mesjid.
Langkah langkah gulung kipas angin 24 slot
pertama tama jika ingin belajar dari awal bongkar dulu dinamo kipasnya lalu hitung jumlah lilitan yang originalnya besrta ukuran kawatnya .lalu di catat . sobat juga bisa langsung mengikuti sesuai yang ada di tutorial ini.tapi dalam tutorial ini saya tidak menggunakan data originalnya.ukuran kawat dan jumlahnya berbeda yaa..1- pertama tama buat dulu lilitannya jangan lupa di mall dulu sesuai ukuran yang sedang di kerjakan.dan dalam contoh ini saya menggunakan maspion model : pw- 456 w. (kipas dinding yaa}
pada dasarnya cara gulung sama dengan kipas angin lainnya bedanya hanya pada jumlah lilitan dan ukuran kawatnya dan jumlah lobang nya. namun tehnik menggulungnya sama saja oke.
sekarang kita buat dului roll lilitannya dan untuk kipas angin tornado bisa lihat DISINI

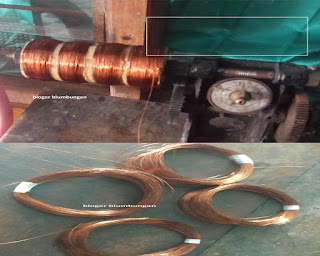

kita buat /4 roll lilitan untuk
a. 4x untuk Running roll besar dengan jumlah lilitan = 400/roll
4x untuk Running roll kecil dengan jumlah lilitan = 200/roll
b. 4x2.untuk Speed roll kecil dengan jumlah lilitan 200/roll {yang ini saya double 2kawat sekaligus }
c. 4x untuk Starting roll besar dengan jumlah lilitan 500 /roll
ukuran kawat 0,20
setelah semuanya selesai di buat tinggal kita pasang pada statornya di mulai dari Running roll kecil lalu dilanjutkan dengan running roll besar lalu disambung lilitan ahir dari roll kecil disambung dengan lilitan awal dari roll besar jadinya seperti gambar berikut
pada gambar di atas akan ada dua ujung kawat yang pertama R1.= sama dengan awal lilitan dari roll kecil dan R2 = ahir lilitan roll besar. jangan lupa di beri tanda ya
jangan lupa arah lilitan jika kita mulai lilitan ke arah kanan maka lilitan ke 2 ke arah kiri begitu seterusnya. oke...
2- pasang lilitan speed .perhatikan gambar. untuk roll kecil jarak 2 lobang dan roll besar jarak 4 lobang. jadi untuk spedd akan di pasang di atas lilitan running roll kecil (tumpang tindih} arahnya sama dengan yang tadi yaa...
koneksi/penyambungan. dari awal speed A disambung ke R1 {akan jadi speed 1}
lalu ahir lilitan speed A disambung ke awal lilitan speed B.{akan menjadi speed 2 }
lalu ahir dari lilitan speed B disambung ke awal lilitan Starting {akan jadi speed 3 }
dan ahir lilitan Running /R2 akan menjadi ground yang langsung ke AC.
penampakannya akan seperti ini
3.Penyambungan rangkaian kabel
-selanjutnya tinggal di sambung ke kabel masing masing sesuai warna bawaan dari kipas biasanya
Merah = speed 1
Hitam = speed 2
kuning = speed 3
Putih = AC
Oringe = capasitor
Biru = masa/ground
setelah tersambung semua lalu di ikat jangan lupa untuk dikasih isolator pada tiap lilitan biar tidak cepat kongslet.
dengan melakukan sambungan sesuai petunjuk di atas arah pitaran baling kipas ke arah jarum jam. jika sobat ingin membalik putaran tinggal ubah koneksi R1 dan R2 nya di balik. bisa juga membalik posisi statornya. tapi lebih baik mengubah sambungannya saja. karena pada umumnya lobbang keluaran kabel nya ada pada bagian body yang belakang.
tehnik gulungan di atas berbeda dengan originalnya./ pada umumnya. kalau tehnik originlnya biasanya seperti ini roll lilitannya.
pada Running itu di campur dari roll kecil lalu sambung ke roll besar sampai tercipta 4 roll 2 roll kecil dan 2 roll besar .begitu juga dengan speed dan startingnya. sama dengan tehnik menggulung dinamo mesin cuci.
tapi saya pakai cara di atas karena lebih cepat dan praktis saat membuat roll lilitan.
sobat bisa menggunakn tehnik di atas atau pun tehnik umum seperti lilitan original.
hasilnya sama sama bagus ..
oke saya rasa sudah cukup penjelasan saya diatas .semoga di pahami jika belum faham silahkan dibaca lagi dengan teliti langkah langkahnya secara berurutan .jika ada pertanyaan bisa lanjut di kolom komentar .oya komentar sobat tidak akan langsung muncul sebelum saya setujui jadi kirim komentarnya sekali saja ya jangan di ulang ulang dalm pertanyaan yang sama jadi bukan karena error tapi memang todak langsung muncul komentar sobat saya kira sudah faham ya sobbb..
oke sampai disini dulu jumpa kita hari ini. salam sukses selalu dan sampai jumpa di postingan berikutnya....
