skema generator genset AVR 7500 watt 1phase
jumpa lagi dengan blogger blumbungan yang suka berbagi pengalaman seorang tehnisi yang pada kesempatan kali ini akan membahas tentang cara menggulung ulang /rewinding dinamo generator genset type AVR dengan maximal daya 7500 watt ,sebelum menggulung ulang dinamo genset ada baiknya teman teman menghitung dulu jumlah lilitan dinamo genset yang ingin di rewinding saat membongkarnya agar tidak kesulitan saat menentukan jumlah lilitan per lobangnya. stator dinamo generator genset avr 7500 watt setelah di bongkar biasanya bentuk seperti gambar dibawah ini (dalam bentuk skema) BACA juga cara menggulung ulang angker/armature yang dapat di lihat DISINI
teman teman perhatikan gambar stator generator genset di atas nampak lobang statornya tidak full /ditengah tengahnya ada spasi tampa lobang itu ciri hkas dari dinamo genset AVR.total lobang yang tersedia adalah 28 lobang namun dari total jumlah lobang tersebut ada 4 lobang yang tidak di pakai/tidak di isi lilitan kawat ,silahkan simak cara memulai menggulung dinamo generator genset ini dari awal sampai ahir secara berurutan biar mudah difahami.silahkan perhatikan gambar dibawah ini yang sudah di isi lilitan dam bentuk skema
Cara gulung generator genset berikut penjelasannya
untuk memulai menggulung ulang dinamo genset ada baiknya dihitung dulu jumlah liitan aslinya/bawaan dari dinamo genset yang teman teman mau gulung ulang.namun pada contoh ini saya menggunakan data gulungan dinamo generator genset 7500 watt dengan jumlah lilitan 10 lilit menggunakan kawat ukuran 1mm dirangkap 5 (kawat 1mili di rangkap lima ya) pada kutub pertama kita ngeroll 6kali.silahkan teman teman buat mall 6x.mulai dari lobang ke 2.
memulai penggulungan /star reinding

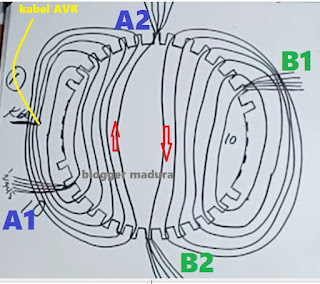

1.perhatikan gambar di atas pada mall pertama (10 lilit ukuran kawat 1mm rangkap 5 )dimulai dari kanan ke kiri pada lobang yang ke dua.ujung awal saya beri tanda A1, dan ujung ahir saya beri tanda A2 (perhatikan dengan seksama arah lilitan pada gambar diatas)faham ya sampai saat ini ? awal gulungan adalah A1 dan agir gulungan adalah A2 masuk dari kanan dan keluar dari kiri perhatikan skema.per lobang isinya 10 lilitan rangkap 5kawat.
2. setelah bagian kutub pertama selesai kita pindah ke kutub sebelahnya yaitu kutub ke dua .hitungannya sama ya setiap lobang isi 10 lilitan dari mall pertama sampai mall ke 6. dan mulai melilit dari lobang ke 2 lagi masuk dari arah kanan dan keluar dari arah kiri lilitan.dan masing masing kawat masuk dan kawat keluar sudah saya tandai dengan kawat masuk /ujung awal tandanya B1 dan kawat yang keluar /ujung lilitan tandanya B2. setelah selesai pada tahap pertama ini silahkan di rapikan terlebih dahulu setelah rapi lanjut ke penyambungan.
silahkan jamper/disambung mati antara ujung kawat A2 dan B2 (jangan lupa untuk di kerok dulu agar terkoneksi dengan baik lalu di solder paten )dan di kasih isolator
NOTE:
pada kutub pertama dibagian mall ke 2 silahkan di kerok sampai bersih lalu di kasih kabel keluar lalu di solder ,perhatikan gambar yang saya beri tanda kuning .ingat yang di kasih kabel keluaran hanya pada ketub pertama saja ya..semoga difahami oke. sekarang kita lanjut ke bagian ke dua.
pada bagian dua kita akan mengulung menggunakan kawat ukuran 0,90 dengan jumlah lilitan masing masing 50 lilit. dan seperti biasa kita akan memulai dari kutub pertama yang akan di mulai dari kanan juga dan keluar dari arah kiri lilitan silahkan perhatikan gambar skemanya di bawah ini dengan seksama agar tidak gagal faham.
perhatikan gambar di atas pada awal lilitan saya beri tanda B1 pada ujungnya lilitan saya beri tanda B2 ,dan di lilit pada lobang yang kosong tadi dan hanya 1x mall jadi hanya nge roll 1x pada masing masing kutubnya. setelah selesai lanjut pada bagian kutub ke dua di sebelahnya .masuk dari kanan lagi dan keluar dari kiri lilitan masing masing ujungnya sudah saya tandai lilitan awal ditandai dengan A1 dan ujung ahir saya tandai dengan A2. setelah selesai kerok dan sambung paten antara ujung A2 dengan ujung B2 lalu di solder yang kuat dan dikasih isolator.
NOTE:
pada lilitan di bagian dua ini menggunakan kawat ukuran 0,90 dengan jumlah lilitan 50 lilit tanpa di rangkap. jadi cuma 1 helai kawat ukuran 0,90 di lilit sebanyak 50 lilitan. faham kan kawan ???
rangkaian penyambungan
setelah semuanya selesai di lilit sekarang kita akan masuk ke rangkaian penyambungan dan sekarang kita akan fokus pada gambar skema
1.A1 dan B1 pada gulungan bagian pertama (yang rangkap 5 tadi) masuk /terkoneksi langsung dengan output AC (colokan AC) jadi kabel dari A1 dan B1 ini yang mengeluarkan arus AC nantinya.
2. A1 dan B1 pada gulungan yang ke dua (yang menggunakan kawat ukuran 0,90 1 helai dengan lilita 50 lilit itu ya) masuk ke colokan AVR dengan warna kabel yang kembar. biasanya warna merah merah.pokoknya masuk/terkoneksi ke kabel kembar pada colokan AVR . dan pada colokan AVR itu biasanya ada 4 kabel dua kabel warna kembar dan dua lainnya warna hitam dan biru. dan untuk kabel warna hitam dari colokan AVR disambung dengan kabel arus ( A1 pada gulungan bagian pertama yang ukuran kawat 1mm rangkap 5 itu) lalu untuk kabel warna biru disambung dengan kabel keluaran yang tadi di gulungan bagian pertama ada kabel keluar dari lilitan pada lobang ke dua (lihat NOTE bagian pertama) jadi kaber tersebut yang masuk ke kabel warna biru di AVR.
semoga difahami ya bagian penyambungan di atas . namun jika masih belum faham kita bisa lanjut di kolom komentar pembahasannya yah... oke sampa disini saja jumpa kita semoga berfamfaat buat teman teman semuanya.. jangan lupa terus dukung blog ini dan blog saya lainnya (blogger madura) dan juga channel; youtube (dus blumbungan tehnik). terimakasih sebelumnya atas dukungan teman teman semuanya ..sampai jumpa di postingan selanjutnya.. wassalammm...
